钢丝螺套安装方法图片教你如何安装钢丝螺套
双击自动滚屏 发布者: 发布时间:2019-07-19 阅读:191

? ? ? ?现代工业的发展,很多高精尖的行业需要紧固的配件,才能让产品的使用寿命延长。钢丝螺套就是这样的一个产品,它对于提高连接机械各部位螺母的强度有着重要的作用。那让钢丝螺套安装方法图片告诉你如何安装钢丝螺套吧。

  了解钢丝螺套

  钢丝螺套又名螺纹丝套,简称丝套,是一种新型的内螺纹紧固件。分为普通型和锁紧型两种,是由高精度菱形截面的不锈钢丝精确加工而成的一种弹簧状内外螺纹同心体。锁紧型是在普通型的基础上增加一圈或几圈锁紧圈。

  其原理是在螺钉和基体内螺纹之间形成弹性连接,消除螺纹制造误差,提高连接强度。钢丝螺套嵌入铝、镁合金、铸铁、玻璃钢、塑料等低强度的工程材料的螺纹孔中,能形成符合国际标准的高精度内螺纹,具有连接强度高,抗震、抗冲击和耐磨损的功能,并能分散应力保护基体螺纹,大大延长基体的使用寿命,广泛应用于电子应用。

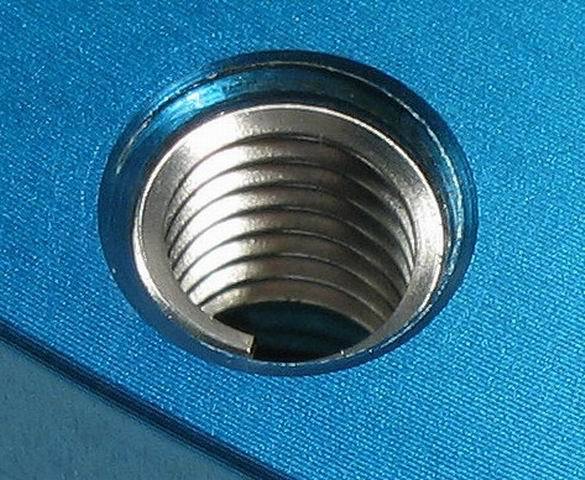

钢丝螺套安装方法图片

钢丝螺套安装方法图片

  钢丝螺套安装方法

  安装钢丝螺套需要使用钢丝螺套专用工具,主要包括钢丝螺套专用丝锥、钢丝螺套安装扳手、冲断器、卸套器和钢丝螺套内螺纹底孔塞规,其中,丝锥用于加工钢丝螺套的安装螺纹底孔,安装扳手用于钢丝螺套的安装,冲断器用于安装尾柄的冲断,卸套器用于螺套的拆卸,底孔塞规用于安装底孔的检验。

  1、钻孔

  用标准钻头钻孔,钻孔深度大于或等于螺套安装长度;注意不要将孔钻成锥形,不宜选用磨损严重的钻头,切屑不要掉入可能会引起损坏的地方。钻孔后允许去毛刺性质的锪孔,锪孔不应超过0.4P(螺距)深度,因为过大的锪孔不利于钢丝螺套的旋入和引起不适应的装配。

  2、攻丝

  使用标有规定螺纹规格的钢丝螺套专用丝锥攻丝,攻丝的长度必须超过钢丝螺套长度,对于通孔,要全部攻丝;攻丝的精度决定最终标准内螺孔的公差带,使用者要适当地选择攻丝方法和润滑,盲孔攻丝要用力适当,以防折断丝锥。

  攻丝后,螺纹孔应清理,一般用压缩空气喷枪吹,盲孔时还应使用带径向孔的长喷枪自下而上清理,也可以用清洗的方法清理螺纹孔;螺纹精度高时,应用钢丝螺套专用底孔内螺纹塞规进行检查。

钢丝螺套安装方法图片

钢丝螺套安装方法图片

  3、安装

  钢丝螺套放入安装扳手内,使安装柄嵌入芯轴槽内转动安装扳手手柄使钢丝螺套通过安装扳手上的引导螺纹旋入螺纹底孔,并使其距基体表面留有1~1.5P的空螺纹。钢丝螺套装配过程中持续扭力过大易造成安装困难,将套筒(扳手芯轴不动)穿插逆时针转动即得以解决。

  4、折断安装柄

  通孔时,要将钢丝螺套安装柄折断,一般用冲断器对准安装柄,用200g左右的榔头猛打一下即可去除,对18×2.5以上的粗牙钢丝螺套和14×1.25以上的细牙钢丝螺套,可用尖嘴钳上下弯曲安装柄就能从开槽处折断,开槽的设计结构可使螺钉能够从钢丝螺套的任何一端旋入。

  各位朋友,钢丝螺套的安装是不是很简单呀?按照方法,找对工具很容易就能安装了。以上就是关于钢丝螺套安装方法图片的相关内容介绍。
